A LA LOUPE N°44 [Ensemble en résine acrylique colorée 3D RED FOX STUDIO RFSQS-48142]

L'impression 3D est en train de révolutionner notre hobby avec la production d'accessoires en résine précis et détaillés qui assurent aux maquettistes un résultat soufflant bluffant de réalisme. Parmi ceux-ci, les ensembles de pièces pour détailler l'intérieur du poste de pilotage d'un avion dénommés "Décalcomanies 3D" apportent non seulement une réelle facilité et simplicité d'utilisation, mais également un niveau élevé de réalisme supérieur à ce que peut atteindre la photodécoupe, les décalcomanies classiques et/ou le recours à un pinceau de taille 0.5/0.10.
Lors de ma revue du nouveau F4U-1A/2 Corsair MAGIC FACTORY #5001 (voir ici), j'ai évoqué le fait que des fabricants allaient certainement se pencher sur cette nouvelle réalisation. Et bien, c'est chose faite avec la sortie d'une référence RFSQS-48142 par la jeune entreprise hongroise RED FOX STUDIO (apparue sur le marché en janvier 2020) qui propose un ensemble dédié à cette maquette avec 29 pièces. Les produits de ce fabricant "QUICK SET 3D ACRYLIC INSTRUMENT PANELS" sont destinés à perfectionner des éléments à l'intérieur du poste de pilotage d'un avion. De par leur nature et leur utilisation ne sont pas des "Décalcomanies 3D", mais des pièces en résine acrylique (transparente) colorée 3D.

◼ La présentation de la référence RFSQS-48142

Cette nouvelle référence concerne les deux versions de F4U Corsair proposées dans la boîte MAGIC FACTORY #5001 à savoir F4U-1A et F4U-2.  Le produit est présenté dans une pochette transparente qui est agrafée à un morceau de carton plié en deux qui permet un accrochage à un portant dans un magasin physique (voir PHOTO 1A).

Dans cette pochette, on trouve trois éléments.

1 Une feuille à surface en silicone au format 4,2 cm x 4,4 cm qui supporte les 29 pièces en résine acrylique colorée 3D proposées (voir PHOTO 1B) protégée dans une petite pochette transparente à fermeture à zip.

Remarque - La restitution du tableau de bord du F4U-2 Corsair est particulièrement remarquable avec son écran radar très réaliste. L'installation de celui-ci au centre a conduit à la réorganisation de certains instruments avec notamment le déplacement vers la gauche de l'horizon artificiel (voir une photo et des informations ici). Cela a été bien appréhendé par RED FOX STUDIO (voir PHOTO 1B).

PHOTO 1 - Le visuel de présentation et la feuille des pièces de la référence RFSQS-48142

© 2024 Blog AVIONS EN KITS

2 Une feuille au format 7,5 cm x 18 cm pliée en deux qui présente sur une moitié les 16 pièces en résine acrylique colorée 3D destinées au F4U-1A Corsair et sur l'autre moitié les 13 pièces en résine acrylique colorée 3D destinées au F4U-2 Corsair (voir PHOTO 2A).

Remarque - Chacune des pièces est repérée par un petit numéro blanc dans un rond rouge qui donne une vision claire de l'ensemble.

3 Une feuille d'instructions au format 7,5 cm x 36 cm pliée en quatre (voir PHOTO 2B) qui présente sur un premier quart une vue de l'ensemble des pièces en résine acrylique colorée 3D. Sur un deuxième quart, on trouve une vue des pièces en plastique de la maquette dédiée qui sont concernées par cet ensemble RED FOX STUDIO RFSQS-48142, celles spécifiques aux deux versions du Corsair et celles communes avec une indication en bleu des zones à poncer. Sur un troisième et quatrième quarts, on trouve le placement de chacune des pièces spécifiques à chaque version et celles communes aux deux versions.

Remarque -  Sur cette feuille d'instructions, la pièce 17 en résine acrylique colorée 3D, qui doit être collée sur la pièce en plastique G41 de la maquette dédiée, est présentée dans les pièces communes aux deux versions du Corsair alors qu'elle ne concerne que le F4U-2 (voir PHOTO 2B pour  la petite précision apportée en vert fluo).

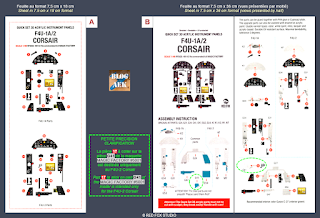

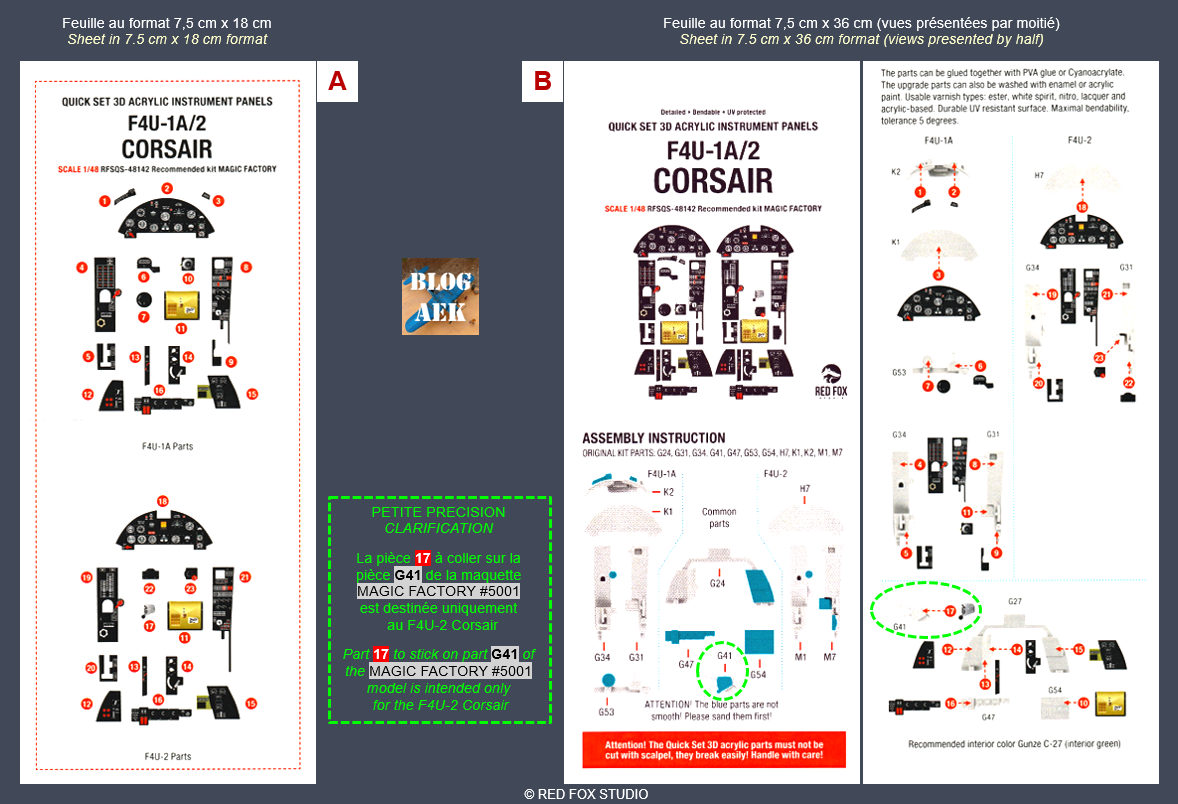

PHOTO 2 - Les feuilles de présentation et d'instructions de la référence RFSQS-48142

© 2024 Blog AVIONS EN KITS

Cette référence RED FOX STUDIO RFSQS-48142 , proposée au prix catalogue de 28,08 EUR, est disponible directement sur le site du fabricant (clic droit sur le logo/lien dans la colonne de droite de ce blog) ou chez un revendeur de la marque. Le prix peut paraître élevé, mais l'ensemble permet de perfectionner les postes de pilotage des deux maquettes de Corsair réalisables dans la boîte MAGIC FACTORY #5001 en version F4U-1A et F4U-2 avec une seule référence.

◼ La mise en place des pièces en résine acrylique colorée 3D

Etape 1 - Poncer soigneusement tous les reliefs sur les pièces en plastique concernées de la maquette dédiée par cette référence RED FOX STUDIO RFSQS-48142 comme indiquée en bleu sur la feuille d'instructions.

Remarque - Avec la maquette MAGIC FACTORY #5001, le travail de ponçage sera simplifié du fait que certaines des pièces en plastique pour le poste de pilotage sont judicieusement proposées avec une option sans relief (voir PHOTO 1 pour le F4U-1A ici).

Etape 2 - Nettoyer à l'alcool Isopropylique (c'est mon conseil pour une meilleure adhérence) les pièces en plastique poncées, puis appliquer un apprêt, une peinture, un lavis et un vernis mat de finition.

Etape 3 - Chacune des pièces en résine acrylique colorée 3D de la référence RED FOX STUDIO RFSQS-48142 se détache facilement en pliant légèrement la feuille à surface en silicone du dessous et s'attrape délicatement avec une pince brucelle adaptée.

Etape 4 - Compte tenu de l'excellent assemblage des pièces en plastique de la maquette dédiée, les pièces en résine acrylique colorée 3D peuvent être collées à la PVA sur chacune des pièces concernées préparées. Cela permettra une fois bien sèche d'apporter plus facilement sur les bords notamment quelques petites corrections de peinture si besoin et d'appliquer hors "vitrage" au pinceau une couche fine de vernis mat et/ou satiné.

Etape 5 - Assembler les pièces en plastique dotées des éléments en résine acrylique colorée 3D comme indiquée  en pages 3 et 4 du livret d'instructions de la maquette MAGIC FACTORY #5001 (voir ici) avec les sous ensembles finalisés (apprêt, peinture, lavis et vernis)

Etape 6 - Une fois tout soigneusement collé, il suffira de corriger si besoin les petites imperfections avec de la peinture et/ou du vernis pour obtenir un poste de pilotage très réaliste.

◼ Mon bilan

Je n'avais encore jamais eu entre les mains une référence de la jeune marque RED FOX STUDIO que je pensais être seulement un fabricant de plus sur le marché de la "Décalcomanies 3D". Concernant ces dernières, ma première expérience est intervenue dans le cadre d'un projet de diorama/maquette avec l'utilisation d'une référence QUINTA STUDIO pour un résultat plutôt satisfaisant. L'approche de RED FOX STUDIO est en fait différente et à mes yeux plus innovante que celle des fabricants de "Décalcomanies 3D". Le recours à des pièces en résine acrylique colorée 3D qui se détachent très facilement d'un support papier pourvu d'une surface en silicone supprime totalement l'obligation de faire tremper dans l'eau une "Décalcomanie 3D" pour la décoller de son support. Pour moi c'est un réel plus. La qualité d'impression est également remarquable est apporte beaucoup plus de finesse dans la restitution des pièces avec un niveau de détails que je trouve personnellement supérieur à celui d'une "Décalcomanies 3D". Je suis vraiment conquis par cette approche. Un ensemble de "Décalcomanies 3D" restera pour moi une solution, seulement si je ne trouve pas de référence dédiée à une maquette de mon choix dans le catalogue RED FOX STUDIO.

Cette référence RFSQS-48142 dédiée à la très bonne maquette MAGIC FACTORY #5001 sortie en 2023 est vraiment superbe et sera un véritable plus dans la réalisation de celle-ci dans les deux versions proposées du Corsair (F4U-1A et F4U-2).

Excellent produit hautement recommandé

★★★★★

Mes remerciements à Attila Papp de la société RED FOX STUDIO pour m'avoir aimablement fourni pour examen un exemplaire de ce produit.
